电缆按照光伏电站的系统分为哪些？

2020-07-14

次

光伏线缆虽然仅仅是光伏系统中的一个小部分，如何选择合适的线缆来保障降低项目事故率低、提高供电可靠性、施工运行维护方便却不如想象中容易。

电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：

直流电缆多用于：

（1）、组件与组件之间的串联；

（2）、组串之间及其组串至直流配电箱(汇流箱)之间的并联；

（3）、直流配电箱至逆变器之间。

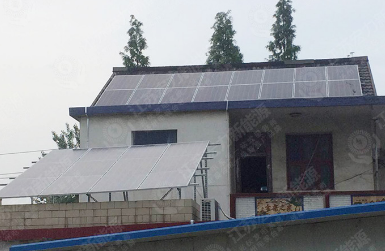

光伏电站

交流电缆多用于：

（1）、逆变器至升压变压器的连接；

（2）、升压变压器至配电装置的连接；

（3）、配电装置至电网或用户的连接。

光伏电站使用的直流电缆多数情况下为户外长期工作，受施工条件的限制，电缆连接多采用接插件。电缆导体材料可分为铜芯和铝芯。

铜芯电缆具有的抗氧化能力比铝要好，寿命长，稳定性能要好，压降小和电量损耗小的特点；在施工上由于铜芯柔性好，允许的弯度半径小，所以拐弯方便，穿管容易；而且铜芯抗疲劳、反复折弯不易断裂，所以接线方便；同时铜芯的机械强度高，能承受较大的机械拉力，给施工敷设带来很大便利，也为机械化施工创造了条件。

相反铝芯电缆，由于铝材的化学特性，安装接头易出现氧化现象(电化学反应)，特别是容易发生蠕变现象，易导致故障的发生。

因此，虽然铝芯电缆的造价较低，为了项目安全及长期稳定运营，建议在光伏项目中使用铜芯电缆。
